| 一、產品特性 |

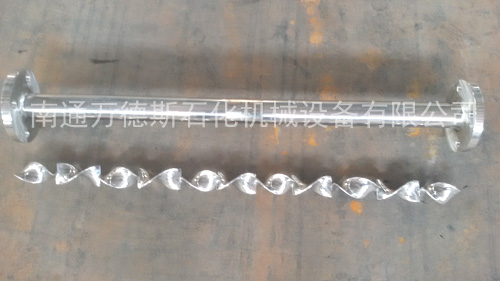

| SK型靜態混合器又稱單螺旋形靜態混合器，它的單元是扭轉180度或270度螺旋板，安裝入管時相鄰的螺旋分別右旋。與SV型靜態混合器相比，SK型的混合效果較差，具有明顯的放大效應，但是SK型不容易堵塞，適用于較臟的物料。分化過程時能使液漓分散到10um，用于一般的混合過程不均勻度系數a*X-2<5%. |
| 二、常用規格 |
| 標準的SK型靜態混合器其水力直徑是混合直徑的1/2.即分隔號前的數字表示水力直徑,分隔號后的數字表示公稱出的是部分常用規格,表中所列參考流量是指普通粘度液體相混合時的流量,高粘液體系需另經專門的設計計算。 |
三、產品的壓力降計算 |
產品的壓力降計算以混合器當量直徑和內徑D為基準的摩擦系數φD來表示。
|
| SK型的雷諾數ReD和摩擦系數φD的關系。 |
|
SK型 |
層流區 |
范圍 |
ReD＜23 |
關系式 |
φD=430/ReD |
過渡流區 |
范圍 |
23＜ReD＜300 |
關系式 |
φD=87.2ReD-0.491 |
湍流區 |
范圍 |
300＜Reε＜1100 |
關系式 |
φD=17.0ReD-0.250 |
完全湍流區 |
范圍 |
ReD≤1100 |
關系式 |
φD=2.53 |
|
| 四、產品型號 |
規格 |
Dg |
dh |
L |
Q |
SK-5/10 |
10 |
5 |
150 |
0.15-0.30 |
SK-7.5/15 |
15 |
7.5 |
300 |
0.3-0.6 |
SK-10/20 |
20 |
10 |
500 |
0.6-1.2 |
SK-12.5/25 |
25 |
12.5 |
500 |
0.9-1.8 |
SK-20/40 |
40 |
20 |
500 |
2.2-4.5 |
SK-25/50 |
50 |
25 |
500 |
3.5-7.0 |
SK-40/80 |
80 |
40 |
1000 |
9-18 |
SK-50/100 |
100 |
50 |
1000 |
14-28 |
SK-75/150 |
150 |
75 |
1000 |
31-64 |
SK-100/200 |
200 |
100 |
1000 |
56-110 |
SK-125/250 |
250 |
125 |
1000 |
88-177 |
SK-150/300 |
300 |
150 |
1000 |
127-255 |
SK-175/350 |
350 |
175 |
1000 |
173-346 |
SK-200/400 |
400 |
200 |
1000 |
226-452 |
SK-250/500 |
500 |
250 |
1000 |
353-706 |
|
| 五、典型應用 |
化工、石油、制藥、食品、精細化工 塑料環保、合成纖維、注塑、配色
造紙、槳氯混合、溶劑脫瀝青 酸堿中和、瀝青調油品調和
工業萘脫酚、液態烴脫硫醇 高分子材料混合、配色、傳熱 |
| |
